Simulado de Engenheiro Elétrico para Concursos (Nível Superior)

1

PAT 08

O estudo de redes interligadas utilizando valores por unidade pode se tornar um pouco mais complexo, visto que a adoção de valores de base arbitrários para todos os transformadores dessas redes não é possível. Sendo assim, é necessário fazer o uso do modelo do autotransformador para representar todos os transformadores nessas condições, respeitando a relação entre as bases adotadas arbitrariamente e as tensões nos enrolamentos primário e secundário desses transformadores. Para tanto, considere um transformador cujos dados são:• Potência nominal: 1 [MVA]• Tensão no primário: 75 [kV]• Tensão no secundário: 25 [kV]
Dado que a potência de base é 1 [MVA] e que as tensões e base são 75 [kV] e 20 [kV], assinale a alternativa que apresenta corretamente a relação de transformação do autotransformador que deve ser utilizada para representar esse transformador.

Resposta:

(A) 1:0,889

(B) 1:1,250

(C) 1:0,800

(D) 1:1,000

(E) 1:1,125

2

PAT 09

Um gerador síncrono trifásico e simétrico possui potência nominal de 24 [MVA], tensões de linha nos seus terminais de 24 [kV] e reatância síncrona subtransitória de 20 [%]. Assinale a alternativa que apresenta corretamente o valor da reatância síncrona subtransitória, em [W].

Resposta:

(A) 4,8 [W]

(B) 19,2 [W]

(C) 2,4 [W]

(D) 9,6 [W]

(E) 38,4 [W]

3

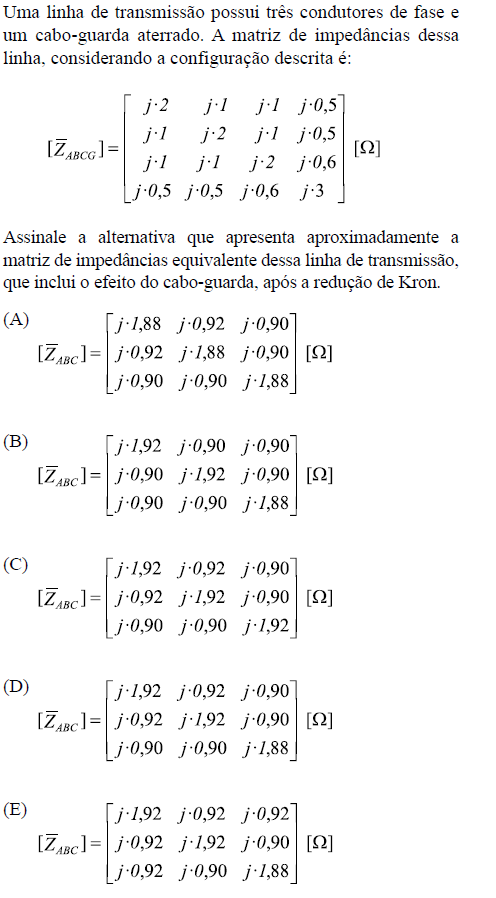

PAT 16

Resposta:

(A)

(B)

(C)

(D)

(E)

4

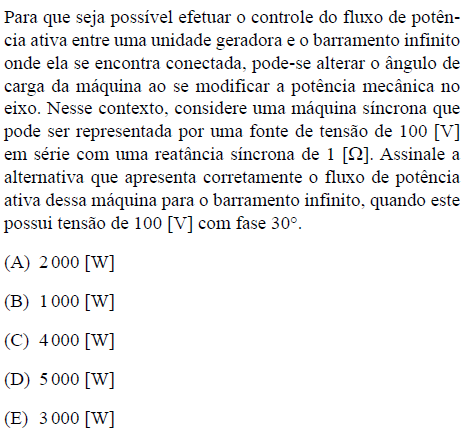

PAT 21

Resposta:

(A)

(B)

(C)

(D)

(E)

5

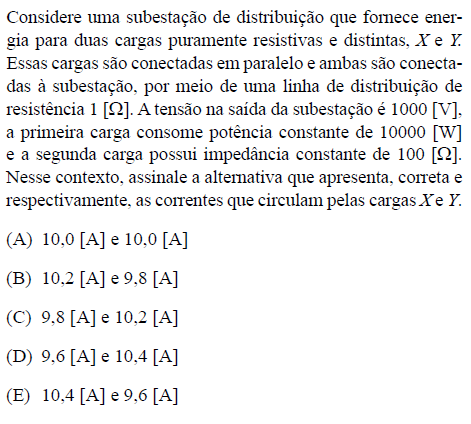

PAT 22

Resposta:

(A)

(B)

(C)

(D)

(E)

6

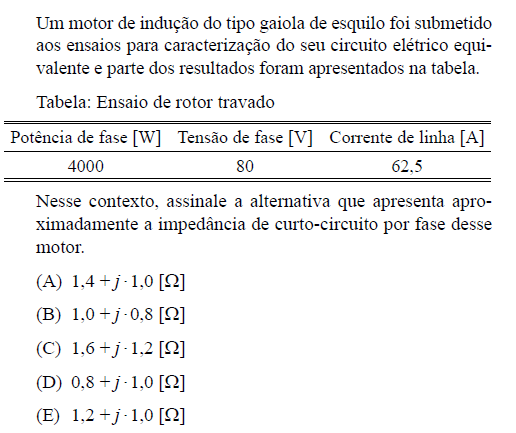

PAT 25

Resposta:

(A)

(B)

(C)

(D)

(E)

7

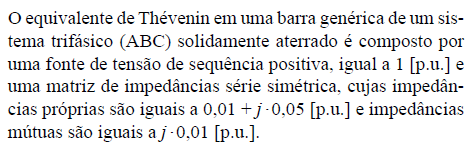

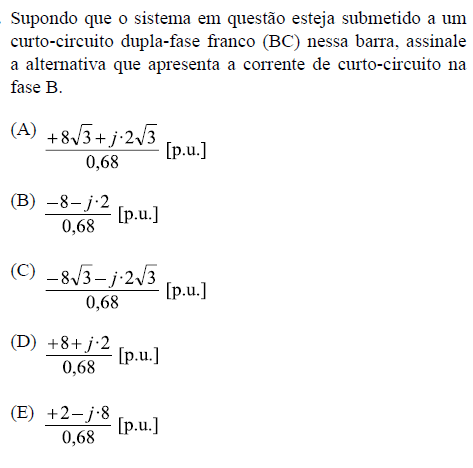

PAT 28

Resposta:

(A)

(B)

(C)

(D)

(E)

8

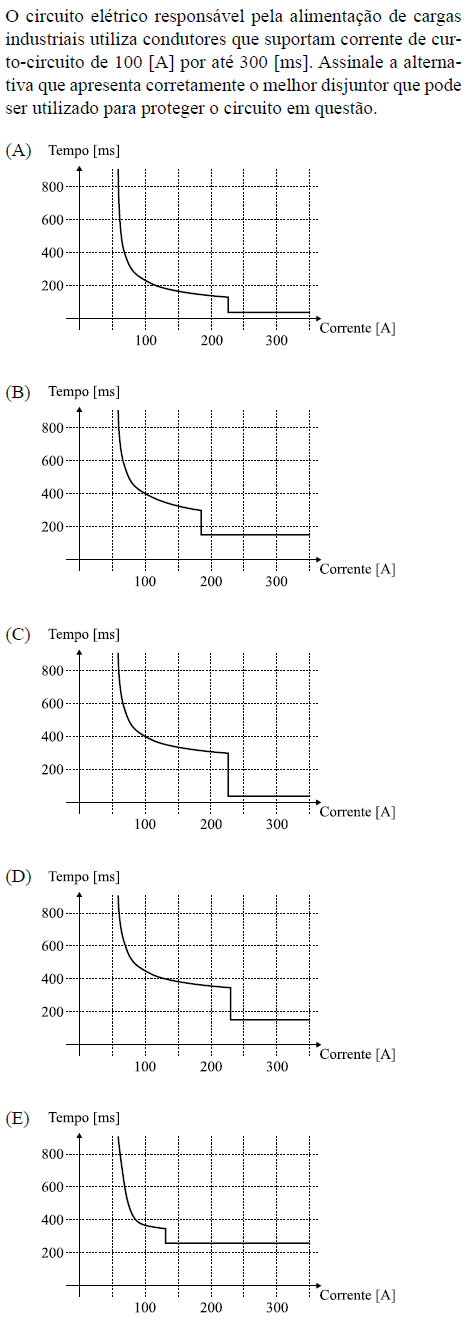

PAT 31

Resposta:

(A)

(B)

(C)

(D)

(E)

9

PAT 33

A proteção contra choques elétricos em instalações elétricas de baixa tensão pode ser atingida utilizando-se medidas simples de segurança. Nesse contexto, assinale a alternativa correta.

Resposta:

(A) O disjuntor de baixa tensão é um dispositivo de seccionamento mecânico, que tem o objetivo de isolar os elementos condutores da instalação quando há corrente diferencial de neutro.

(B) Em instalações elétricas de baixa tensão, a proteção contra choques elétricos é efetuada por meio do aterramento das partes vivas e seccionamento das massas dos condutores, com o objetivo de reduzir as sobretensões.

(C) O dispositivo diferencial residual é um dispositivo de seccionamento mecânico destinado a provocar a abertura do circuito de alimentação, quando a corrente de fase nesse circuito ultrapassa o valor da corrente nominal de carga.

(D) Em instalações elétricas, a proteção contra choques elétricos é efetuada por meio da eliminação das partes vivas e aterramento dos condutores, com o objetivo de reduzir as situações de risco aos usuários da instalação.

(E) O dispositivo diferencial residual é um dispositivo de seccionamento mecânico destinado a provocar a abertura do circuito de alimentação, quando a corrente diferencial residual nesse circuito atinge um determinado valor.

10

PAT 39

A entidade privada denominada Tecnologia Avançada (T.A.), com vínculo com uma Secretaria Estadual, divulgou informação sigilosa, sem autorização, que acabou por resultar em danos à imagem de terceiros. Conforme dispõe a Lei de Acesso à Informação (Lei n.º 12.527/2011), é correto afirmar, nessa situação, que

Resposta:

(A) a entidade T.A. não deverá responder pelos danos, sendo o Estado o único responsável por eventual indenização a ser paga a terceiros prejudicados pela divulgação não autorizada da informação.

(B) a entidade T.A. estará sujeita a responder diretamente pelos danos causados a terceiros, mas terá o direito de ser ressarcida pelo Estado pelos respectivos valores pagos.

(C) a entidade T.A. estará sujeita a responder diretamente pelos danos causados pela divulgação não autorizada, já que a Lei de Acesso à Informação se aplica a entidades públicas e privadas que tenham vínculos com o poder público.

(D) a entidade T.A. não poderá ser responsabilizada pela divulgação da informação sigilosa, uma vez que a Lei de Acesso à Informação não se aplica a entidades privadas, sendo aplicável apenas a entidades públicas.

(E) o único responsável pelos danos causados a terceiros será o funcionário que divulgou, sem autorização, a informação sigilosa, ficando a entidade privada e o Estado isentos dessa responsabilidade.

Prova Simulado: Simulado de Engenheiro Elétrico para Concursos (Nível Superior)

Matéria: Engenheiro Eletrico

1

Resposta:

2

Resposta:

3

Resposta:

4

Resposta:

5

Resposta:

6

Resposta:

7

Resposta:

8

Resposta:

9

Resposta:

10

Resposta:
